Split Ducto para Guayaquil y Ecuador.
El split ducto (o split de conductos) instala la unidad evaporadora en un espacio técnico y distribuye el aire climatizado a través de una red de ductos y difusores al interior del local o bodega. El resultado es una climatización completamente oculta, sin equipos visibles en el espacio.
Inmilenio diseña la red de ductos según la carga térmica, la geometría del espacio y el caudal requerido por área. Instalamos equipos de 24.000 a 60.000 BTU —en venta directa Hisense, York y Norden, esta última únicamente en 36.000 y 60.000 BTU— con refrigerante R32 de bajo impacto ambiental, y damos servicio técnico a todas las marcas. Ideal para restaurantes, hoteles, bodegas administrativas, clínicas y colegios que requieren climatización uniforme sin comprometer la estética del espacio.
En venta directa manejamos tres marcas: Hisense, York y Norden, las tres en las capacidades de 36.000 y 60.000 BTU que concentran la demanda de este equipo. A las demás marcas presentes en el mercado ecuatoriano —Carrier, Hitachi, Lennox, Libera, Comfort Star y Smart Cool, entre otras— les damos servicio técnico, mantenimiento y repuestos aunque el equipo no lo hayamos vendido nosotros.
Marcas de Split Ducto que instalamos y atendemos
Capacidades disponibles
- Capacidad: 24.000 — 60.000 BTU/h
- Distribución: Red de ductos y difusores
- Refrigerante: R32 / R410A
- Presión estática: 0 — 60 Pa disponible
- Garantía: 3 años compresor / 1 año partes
- Marcas en línea de ducto: Hisense, York, Norden e Hitachi
- Marcas que vendemos: Hisense, York y Norden
- Capacidades más pedidas: 36.000 y 60.000 BTU
- Servicio técnico: todas las marcas del mercado
Conviene precisar la diferencia, porque en el cuadro anterior conviven dos cosas distintas. Venta directa: Hisense, York y Norden. Hitachi y el resto de marcas presentes en Ecuador —Carrier, Lennox, Libera, Comfort Star, Smart Cool— entran por la vía de servicio técnico, mantenimiento preventivo, correctivo y repuestos: atendemos el equipo aunque no lo hayamos vendido nosotros, y en ese caso la garantía de fábrica la sostiene el distribuidor que lo vendió. La garantía de tres años en compresor y un año en partes y piezas que ofrece Inmilenio aplica únicamente a los equipos que instalamos nosotros.
Sectores donde lo instalamos.
- Laboratorios — control de flujo y presiones en áreas de análisis
- Alimentos y Bebidas — climatización oculta en plantas de producción BPM
- Bodegas — distribución uniforme en naves de gran superficie
- Restaurantes y hoteles
- Clínicas y colegios
- Vivienda — casas de dos plantas, departamentos con corredor central y suites de planta abierta
La lista no separa «empresa» de «casa» por una razón concreta: en ducto el problema de diseño es el mismo en los dos casos y lo que cambia es el tamaño del plenum. Un laboratorio necesita que el caudal por sala sea el calculado y no el que sobra; una villa necesita exactamente lo mismo en el dormitorio del fondo del pasillo. Por eso el orden de trabajo no varía: se mide, se calcula la carga por ambiente, se dimensiona la sección del ducto para ese caudal y recién después se elige la capacidad del equipo. En restaurantes se suma la extracción de cocina, en bodegas la altura libre, en clínicas la presión entre áreas y en vivienda el ruido nocturno. Todas son restricciones distintas sobre el mismo cálculo.
Respaldo, garantía y trazabilidad
12 meses en partes y piezas y 3 años en compresor cuando el equipo es instalado por Inmilenio. Cada equipo queda registrado con su número de serie, fecha de instalación, técnico responsable y plan de mantenimiento preventivo en la Suite Inmilenio. Para correctivos respondemos en máximo 24 horas hábiles dentro de Guayaquil, con stock de repuestos originales en bodega local.
Cuándo conviene un split ducto de 36.000 o 60.000 BTU y cuándo no.
El split ducto es el único equipo de la familia comercial liviana que reparte el aire de una sola unidad hacia varios ambientes a la vez. Esa es su ventaja y también su límite: si el inmueble no tiene dónde alojar la evaporadora y la red de ductos, el equipo no entra por mucho que la capacidad sea la correcta. Conviene tener claros los dos escenarios antes de pedir una cotización.
En Guayaquil trabajamos sobre todo dos capacidades. Un split ducto de 36.000 BTU cubre del orden de 40 a 55 m² repartidos en dos o tres ambientes contiguos. Un split ducto de 60.000 BTU llega aproximadamente a 70 a 90 m² y admite cuatro o cinco difusores. Los rangos son referenciales: la carga real depende de la orientación de las fachadas, del área de ventana, de la altura libre, del número de personas y de la carga de equipos. El valor definitivo sale del cálculo de carga térmica que hacemos en la visita técnica.
Conviene un split ducto cuando
- Hay varios ambientes juntos que se usan en el mismo horario y se pueden servir desde un solo equipo con difusores independientes.
- Existe cielo raso con 30 cm o más de altura libre, un altillo o un entrepiso técnico donde ocultar la evaporadora y los ductos.
- La estética manda: salas de espera, consultorios, showrooms, restaurantes y áreas sociales de vivienda donde no se quiere ver ningún equipo.
- Se necesita renovación de aire o control de presión, porque la red de ductos permite inyectar aire exterior filtrado, cosa que un cassette o un piso techo no hacen.
- El proyecto está en obra gris o en remodelación, que es cuando el ducto sale más barato de instalar.
No conviene un split ducto cuando
- Se trata de un solo ambiente cerrado. Ahí el equipo correcto es un split decorativo o un cassette de techo, más barato de comprar y de instalar.
- No hay cielo raso ni forma de construirlo. La alternativa es el split piso techo, que se monta a la vista.
- Los ambientes tienen horarios de uso muy distintos: un consultorio que se usa en la mañana y un salón que se usa en la noche obligan a encender todo el equipo para climatizar uno solo. Ahí se paga energía de más.
- El edificio ya suma ocho o más ambientes o varios pisos. A esa escala el sistema que corresponde es el VRF, con control por zona y una sola condensadora.
- El requerimiento es agua helada para proceso industrial, terreno del chiller. Si el edificio ya tiene planta de agua helada, la unidad terminal correcta no es un split ducto sino un fancoil conectado a esa red.
El diseño de la red de ductos decide si el equipo enfría o no.
Con un split decorativo el equipo casi siempre funciona aunque la instalación sea mediocre. Con un split ducto no: el mismo equipo, con la misma capacidad, enfría o no enfría según cómo esté diseñada la red. La mayoría de los reclamos que atendemos en equipos de ducto instalados por terceros no son fallas del equipo, son fallas de la red. Por eso este es el equipo donde más se nota la diferencia entre una instalación de ingeniería y una instalación improvisada.
Antes de comprar cualquier equipo, un proyecto de ducto bien hecho define el caudal en pies cúbicos por minuto que necesita cada ambiente, la sección de cada tramo de ducto, la presión estática disponible del ventilador y la ubicación del retorno. Recién con ese cálculo se selecciona la capacidad. Hacerlo al revés —comprar primero el equipo de 60.000 BTU y después ver por dónde pasan los ductos— es el origen del problema más común: un cuarto helado y el del fondo caliente.
Lo que incluye una instalación de ducto bien ejecutada
- Cálculo de carga térmica por ambiente y reparto de caudal, no una capacidad estimada a ojo por metros cuadrados.
- Ductos dimensionados y aislados, con aislamiento continuo. En el clima húmedo de Guayaquil un ducto mal aislado condensa por fuera y termina goteando sobre el cielo raso.
- Retorno propio y dimensionado. Sin retorno suficiente el ventilador se ahoga, baja el caudal, la evaporadora se congela y el consumo sube.
- Compuertas de balanceo en cada ramal, para igualar la temperatura entre ambientes en la puesta en marcha.
- Bandeja de condensado con pendiente, sifón y desagüe verificado con agua antes de cerrar el cielo raso.
- Registro de acceso al equipo. Si la evaporadora queda emparedada, el mantenimiento futuro obliga a romper el cielo raso.
- Vacío y carga con nitrógeno en la línea de refrigerante, procedimiento estándar en toda instalación de Inmilenio.
- Puesta en marcha con parámetros medidos: temperaturas de suministro y retorno, presiones y amperaje, entregados por escrito.
Lo que sale mal cuando lo instala un informal
Ducto subdimensionado que estrangula el caudal; ausencia total de retorno; aislamiento interrumpido en las uniones que provoca goteo y manchas en el cielo raso; desagüe sin pendiente que rebosa la bandeja a los pocos meses; difusores repartidos por estética y no por caudal; y evaporadora sin registro de acceso. Todos esos defectos quedan ocultos sobre el cielo raso y aparecen recién en la primera temporada de calor, cuando corregirlos ya cuesta más que haberlo hecho bien. Si su equipo ya presenta alguno de estos síntomas, lo revisamos y le entregamos el diagnóstico por escrito desde el servicio de correctivo.
Split ducto en casa: villas, suites y departamentos sin equipos a la vista.
En vivienda el split ducto se contrata casi siempre por una razón: no se quiere ver ningún equipo. En urbanizaciones de la vía a Samborondón y de la vía a la Costa lo instalamos para climatizar la planta social completa —sala, comedor y estar— desde un solo equipo de 36.000 o 60.000 BTU escondido sobre el cielo raso del pasillo, dejando únicamente rejillas lineales en el techo.
Los tres casos residenciales típicos son la villa o casa de dos plantas, donde se pone un equipo por planta; el departamento, donde la evaporadora va sobre el pasillo o el cuarto de servicio y el ducto recorre el corredor central; y la suite o loft, donde un equipo de 24.000 a 36.000 BTU cubre el área completa con dos o tres difusores. En dormitorios el argumento adicional es el ruido: la evaporadora queda lejos de la cama y en el cuarto solo se escucha el aire saliendo por el difusor.
Dos advertencias honestas para el cliente residencial. La primera: en una casa ya terminada, meter ductos obliga a abrir y volver a cerrar cielo raso, así que el momento correcto es la obra o la remodelación. La segunda: si la familia usa los dormitorios de noche y la sala de día, conviene evaluar equipos separados o un sistema VRF antes que un solo ducto para toda la casa, porque climatizar toda la red para enfriar un dormitorio se paga en la planilla eléctrica todos los meses.
Split ducto en consultorios, oficinas, locales y áreas de producción.
En el lado corporativo el split ducto se elige por tres motivos distintos al residencial: uniformidad, control del aire y espacio libre en las paredes. Cada sector lo pide por una razón propia.
- Clínicas y consultorios — la red permite inyectar aire filtrado y sostener una temperatura estable en consulta, sala de espera y procedimientos, sin equipos colgados a la vista del paciente. Es el equipo que instalamos en las áreas clínicas no críticas; para quirófanos y áreas con presión diferencial el sistema pasa a manejadora con filtración HEPA.
- Laboratorios — en salas de análisis el ducto permite controlar caudal y ubicación de difusores para no soplar directamente sobre balanzas, cabinas ni mesones de trabajo, y deja constancia de parámetros para auditorías de ARCSA, MSP o ISO.
- Oficinas y agencias — una planta abierta de 80 m² se resuelve con un equipo de 60.000 BTU y cinco difusores, sin ocupar pared útil ni interferir con la tabiquería.
- Locales comerciales y restaurantes — el comedor queda climatizado de forma uniforme y sin equipos visibles sobre las mesas. En restaurantes el diseño debe considerar además el extractor de cocina, que si no se compensa con aire de reposición deja el salón en presión negativa y jala calor desde la calle.
- Hoteles — lobby, salones y áreas de eventos con distribución oculta y un nivel sonoro bajo en el ambiente.
- Bodegas y plantas — climatización de oficinas administrativas dentro de la nave y de áreas de proceso bajo BPM, donde el aire debe estar filtrado y el equipo fuera del área productiva.
Para el cliente empresarial el criterio de decisión no es solo el precio del equipo. Un split ducto mal diseñado se paga dos veces: una en la corrección y otra en el consumo eléctrico de todos los meses que estuvo funcionando ahogado. Puede revisar obras similares ya ejecutadas en nuestros proyectos y el alcance completo del montaje en instalación.
Hisense, York y Norden en 36.000 y 60.000 BTU, y cuándo el proyecto pide VRF.
Inmilenio vende tres marcas de split ducto y da servicio técnico a todas las demás. La selección entre ellas depende del uso y del presupuesto, no de una preferencia comercial.

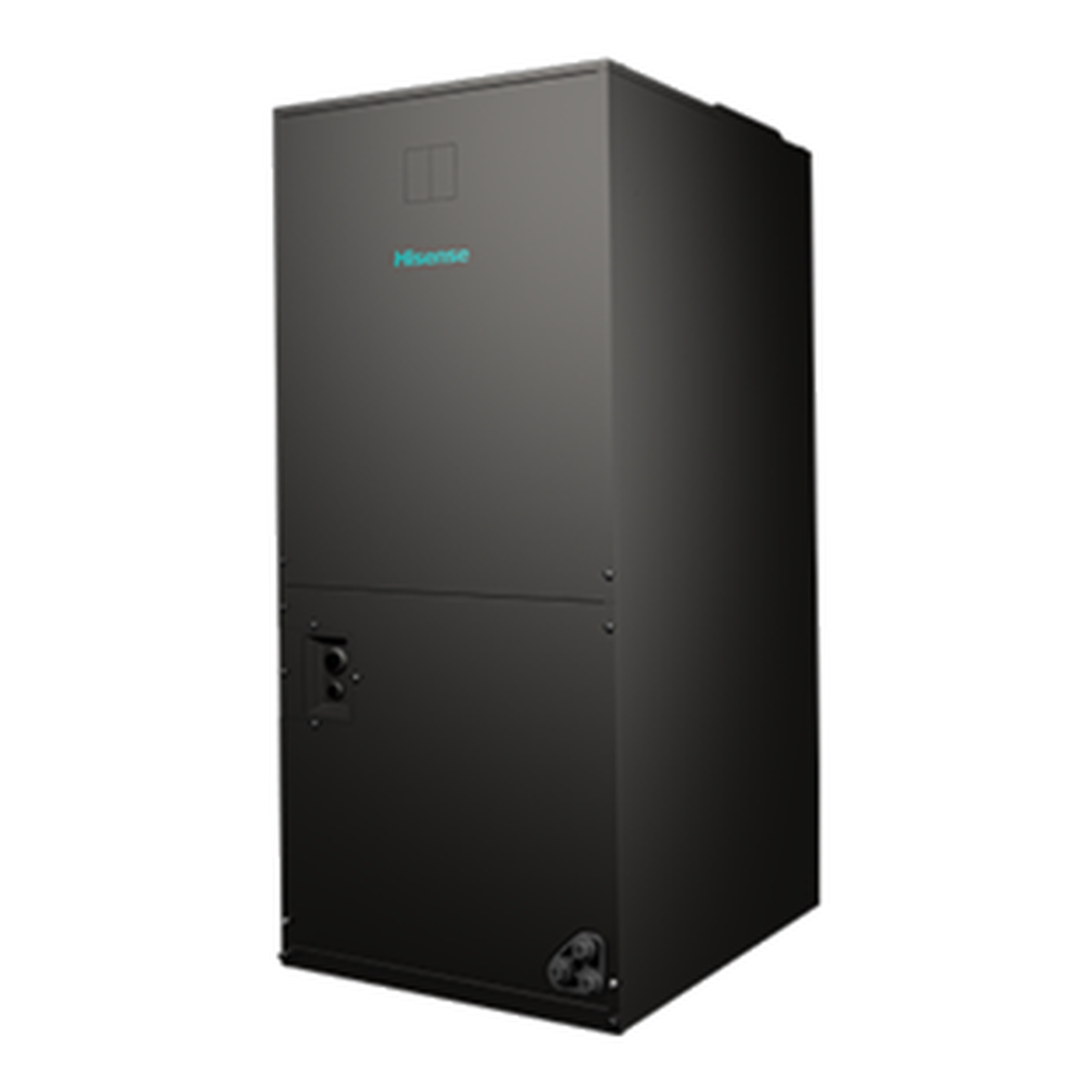

- Hisense — línea de ducto en 36.000 y 60.000 BTU con refrigerante R32. Buena relación entre precio y prestaciones para oficinas, locales y vivienda. Disponibilidad sujeta a stock en Ecuador.

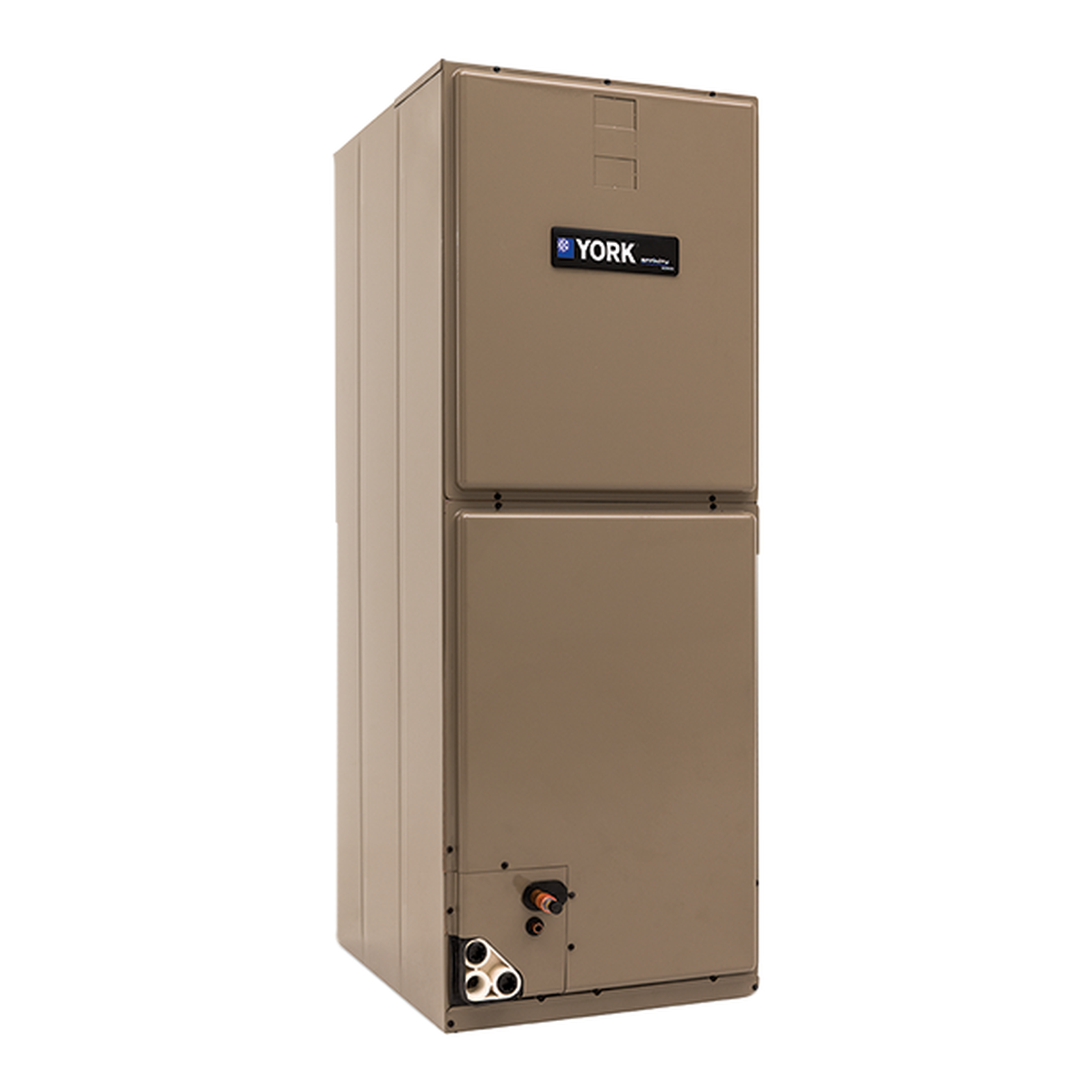

- York — respaldo de marca y red de repuestos consolidada en el país. Es la opción que recomendamos cuando el cliente es institucional o cuando el equipo es crítico para la operación. Condensadora siempre igualada en capacidad a la evaporadora.
- Norden — solo 36.000 y 60.000 BTU, con tratamiento tropicalizado. Es la marca que priorizamos en zonas costeras y de alta salinidad como Durán, Posorja, Salinas y las plantas de la vía a Daule, donde la corrosión del serpentín es el factor que define la vida útil.
- Otras marcas — Carrier, Hitachi, Lennox, Libera, Comfort Star y Smart Cool, entre otras: no las vendemos, pero les damos mantenimiento, correctivo y repuestos.
Cuándo dejar de sumar ductos y pasar a VRF. El split ducto empieza a perder sentido cuando el proyecto supera los ocho ambientes con horarios distintos, cuando hay más de dos plantas o cuando ya harían falta tres o cuatro condensadoras independientes. En ese punto el sistema VRF resuelve mejor: una sola condensadora alimenta varias unidades interiores, cada zona se controla y se factura por separado, y el consumo baja porque el sistema modula en lugar de encender y apagar. Es la conversación que tenemos con clientes de clínicas en crecimiento y edificios de oficinas. Si su proyecto está en ese límite, lo evaluamos en la visita y le presentamos las dos alternativas comparadas.
Qué incluye el mantenimiento de un split ducto y cada cuánto se hace.
El split ducto exige más disciplina de mantenimiento que un equipo a la vista, precisamente porque está oculto. Un filtro saturado dentro del plenum no se ve, pero baja el caudal, sube el consumo y termina congelando la evaporadora. En Guayaquil, con humedad alta durante todo el año, la bandeja de condensado y su desagüe son el punto de falla número uno.
Frecuencia recomendada: cada tres meses en vivienda, oficinas y locales de uso normal; cada dos meses en restaurantes, bodegas y ambientes con polvo o grasa en suspensión; y mensual en áreas críticas de clínicas y laboratorios, donde manda la criticidad del área y no la capacidad del equipo. En equipos instalados en zona costera o de alta salinidad reforzamos con lavado y tratamiento anticorrosivo del serpentín.
Qué hacemos en cada visita preventiva
- Lavado o reemplazo de filtros de la unidad y de los retornos.
- Limpieza química del serpentín de evaporación y del condensador.
- Limpieza y desinfección de la bandeja de condensado; verificación del desagüe con agua y del sifón.
- Revisión del ventilador, la turbina y las correas o acoples cuando aplica.
- Inspección de ductos accesibles, uniones y aislamiento; revisión de difusores y rejillas de retorno.
- Medición de presiones, amperaje y temperaturas de suministro y retorno; verificación de la carga de refrigerante.
- Ajuste de conexiones eléctricas y prueba de protecciones.
- Informe con fotografías, parámetros medidos y firma del responsable, cargado a la Suite Inmilenio para que quede el historial del equipo por número de serie.
Los clientes con auditoría regulatoria reciben además la certificación mensual "AL DÍA", que acredita el estado de los equipos frente a ARCSA, MSP o ISO. El alcance completo del programa está en mantenimiento preventivo, y para equipos ya con falla atendemos correctivo con respuesta en 24 horas hábiles dentro de Guayaquil.
Si necesita un split ducto de 36.000 o 60.000 BTU, o quiere que revisemos una red de ductos que no está enfriando bien, coordinamos visita técnica sin compromiso y entregamos cotización formal en 24 horas. Escríbanos por WhatsApp o llame al +593 99 872 9070.
